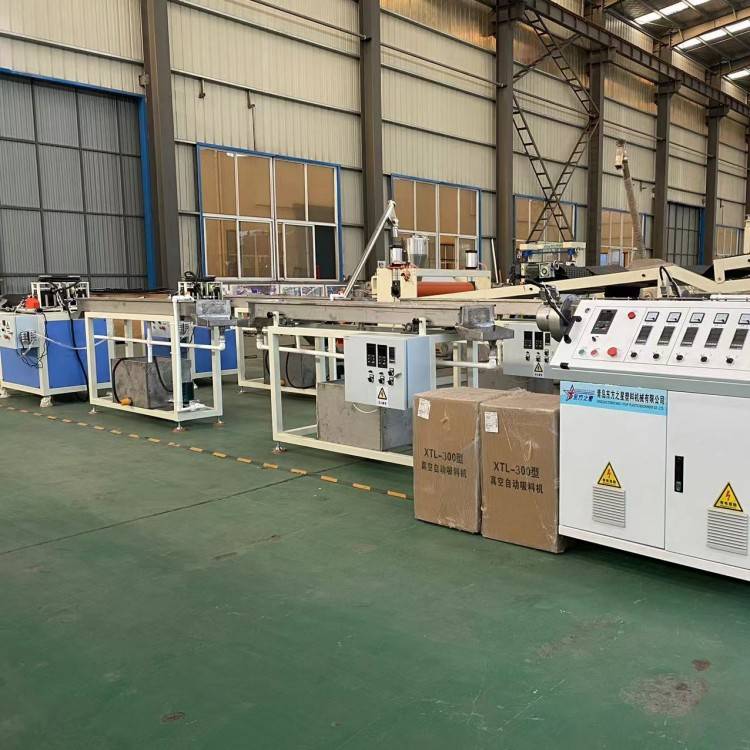

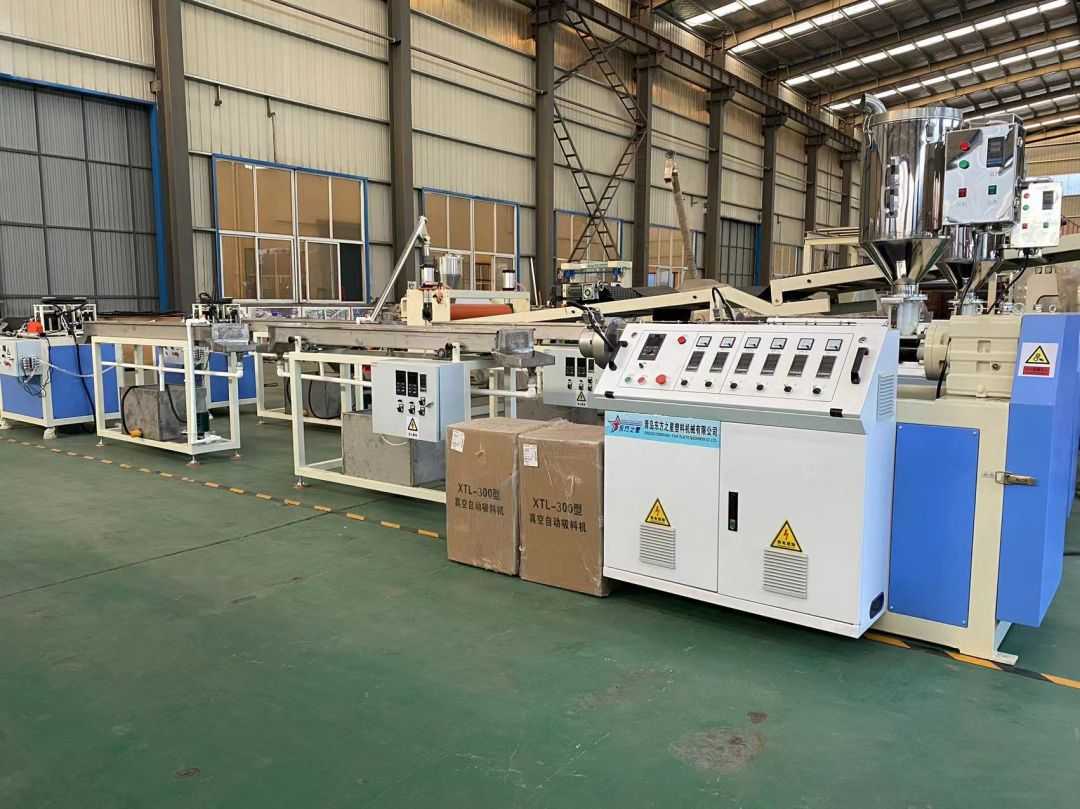

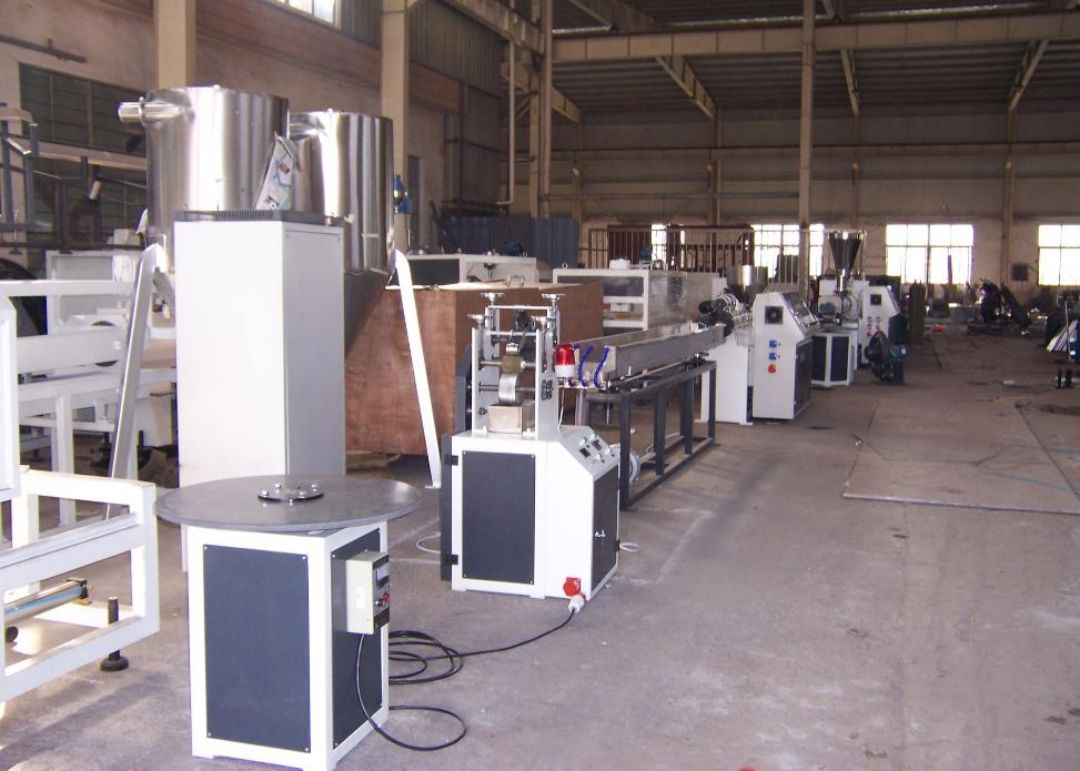

Equipo de bandas de borde de PVC

Proceso

Alimentación, extrusión, conformación, tracción, estampado, bobinado, prueba y aplicación de productos.

Producir

30-80 kg /h Fluctuación razonable según las características del material y las especificaciones del producto

Color de la máquina

Golpeador gris claro y blanco oscuro en naranja o azul cielo.

Demanda de fábrica

Construcción de cimentaciones, obras de construcción, movimientos de tierras y muros;

Suministro de grúas, montacargas y otros equipos de elevación; materiales y herramientas de instalación;

Espacio: (M*M*M): 18M (largo) × 1,5M (ancho) × 2,5M (alto);

Tensión de alimentación

Tensión de alimentación: trifásica 380V 50Hz

Tolerancia de voltaje: 5%/-5%;

Frecuencia: 50HZ±2%

Potencia total: 40 KW (línea de producción), utilización real 60 %

Alambres/tuberías/cables/aire comprimido

Alambres/Cables: Desde la fuente de alimentación para controlar esta línea de producción y todos los cables desde el gabinete de control hasta el gabinete de cada máquina;

Suministro de agua: 0,5 metros cúbicos por hora

Aire comprimido: 0,4-0,6 p.m.

precio

RMB 87.000,00 (precio de envío de la empresa)

Métodos de pago

30% de depósito, 70% de pago total antes de la entrega.

Entrega

25 días laborables

Paquete

Película de embalaje de PE o embalaje desnudo

Duración

12 meses

Período de validez de la cotización

30 dias

Hora de cotización de equipos: 20 23 - 3 - 12

SJ65-28/1

Gránulos de PVC

Salida: 30-80 KG/H (fluctuación razonable según los diferentes materiales y condiciones de funcionamiento)

Tamaño del producto

Fabricado según dibujos o muestras del cliente.

1

Comedero en espiral de acero inoxidable.

1 juego

0, 30.000 yuanes

2

Línea de extrusión de bandas de borde S J65

1 juego

84.000 yuanes

3

Instrucciones de funcionamiento

1 porción

4

Esquema eléctrico

1 porción

5

Accesorios para máquinas de plástico

1 porción

Artículo

proyecto

Especificaciones requeridas

Rango de especificaciones de producción

Adecuado para bandas de borde de PVC o líneas de esquina de PVC y otros productos de perfil

Capacidad máxima de producción Kg/h

3 0- 8 0

Velocidad máxima de extrusión m/min

0,5-15

Altura del centro de la línea de producción (mm)

1000

Longitud de la línea de producción mm

Aproximadamente 13.000

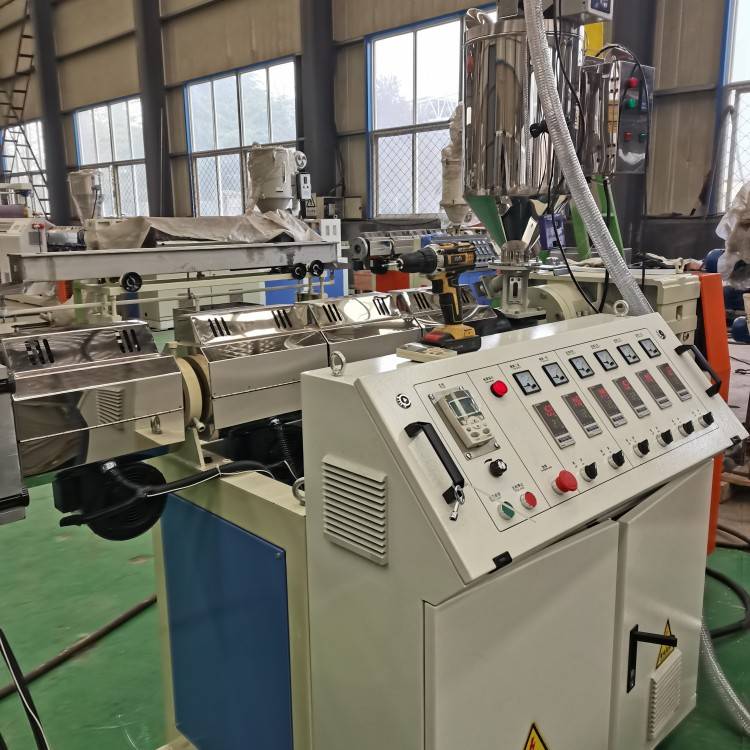

Línea de producción de cantos de PVC. Extrusora S J65-28/1

1

Presupuesto

SJ65-28/1

2

Diámetro del tornillo

65mm

3

Relación de aspecto del tornillo

28 :1

4

Estructura de tornillo

tornillo especial PVC

5

Estructura de barril

Barril integrado

6

Tornillo, material del cilindro

38CrMOALA

7

Tratamiento de nitruración de tornillo y barril

Tratamiento de nitruración

8

Vida útil del tornillo y del cilindro

alrededor de 3 años

9

Potencia del motor de frecuencia variable del accionamiento principal

18,5 kilovatios

10

Caja de cambios

Reductor especial de maquinaria plástica de Changzhou

11

Potencia de calentamiento del barril

16kW

12

Método de enfriamiento del barril

Refrigeración por aire

13

Potencia del ventilador de refrigeración

4 × 0,18 kilovatios = 0,72 kilovatios

14

Método de carga

Comedero en espiral de acero inoxidable.

15

Sistema de control de velocidad del motor de frecuencia variable del accionamiento principal

Controlador de conversión de frecuencia de 18,5 KW

16

Alojar electrodomésticos

Aparatos eléctricos de bajo voltaje Chint, controlador de temperatura inteligente digital, inversor de marca famosa, gabinete de control eléctrico de estructura ergonómica.

17

Fuente de alimentación externa del host

Sistema trifásico de cinco hilos.

Capacidad instalada total 50KW|+40KW

Artículo

proyecto

Especificaciones requeridas

Moho

1

forma estructural

Cabezal de máquina apiladora de bloques de construcción

2

Material del cabezal y del núcleo

45# temple y revenido

3

Producir productos de diferentes especificaciones y modelos.

Reemplazo de matrices de extrusión de diferentes especificaciones y tamaños y dispositivos de conformación correspondientes.

4

Método de calentamiento del molde

Utilice una placa calefactora o un calentador de aluminio fundido sin decoloración.

5

Vida útil del molde

alrededor de 3 años

Artículo

proyecto

Especificaciones requeridas

1

Dimensionamiento de la longitud del tanque

2,5 millones

2

Material de la bandeja de agua

Acero inoxidable

3

Potencia del motor de movimiento longitudinal

0,75 kw

4

tipo estructural

Refrigeración por pulverización de agua, potencia de la bomba de agua 1,5 KW

5

Estereotipo

Molde moldeador refrigerado por agua.

6

Caja de drenaje, material de tubería

Acero inoxidable

7

Rango de movimiento delantero y trasero

800 milímetros

8

Rango de ajuste izquierdo y derecho

50mm

9

Rango de movimiento hacia arriba y hacia abajo

80 milímetros

Artículo

proyecto

Especificaciones requeridas

1

Método de tracción

Rodillo

2

Ancho de tracción efectivo

200

3

Motor de tracción

1,1 KW

4

Diámetro del rodillo de tracción

150 milímetros

5

control de velocidad

Control de frecuencia

6

Dispositivo de estampado

Reemplace diferentes rodillos de estampado para grabar diferentes patrones de productos

7

Método de sujeción

Neumática + Manual

Nombre del producto: Línea de producción de bandas de borde de PVC. maquina bobinadora

Artículo

proyecto

Especificaciones requeridas

1

método rodante

Motor de torsión, tipo disco de doble posición

2

Longitud de rebobinado

200-500 metros

3

motor de bobinado

5N

4

Diámetro del carrete

600 milímetros

5

Método de descarga

Descarga manual

Moho

1 juego

Plataforma de estereotipos

1 juego

Estampado de tractores

1 juego

Devanado

1 juego

1

Longitud del fregadero de diámetro

2,4 millones

2

Material de la placa de agua

acero inoxidable

3

Potencia del motor móvil longitudinal

0,55 kw

4

tipo estructural

Agua pulverizada para refrigeración, la potencia de la bomba es de 0,75 KW.

5

finalizar el camino

Molde de moldeo refrigerado por agua

6

Cuerpo de caja de depósito, material de tubería

acero inoxidable

7

Rango de movimiento delantero y trasero

800 milímetros

8

Ajustar el rango hacia la izquierda y hacia la derecha

50mm

9

Rango arriba y abajo

80 milímetros
