Línea de producción de perfiles La línea de producción de perfiles utiliza extrusoras cónicas de doble tornillo serie SJSZ-65/132, plataformas de conformado al vacío de acero inoxidable, tractores de orugas, máquinas integradas de corte automático y estantes de descarga abatibles. La plataforma moldeadora está equipada con una bomba de vacío de alta presión y una bomba de agua ajustables en cuatro dimensiones. El tractor se sujeta neumáticamente. La máquina cortadora automática de longitud fija utiliza un interruptor de recorrido para cortar a una longitud fija. La estantería de apilamiento tiene 6 metros de largo, está fabricada en acero inoxidable y se voltea neumáticamente.

Enviar Consulta

Descripción del Producto

Línea de producción de perfiles

La línea de producción de perfiles utiliza extrusoras cónicas de doble tornillo serie SJSZ-65/132, plataformas de conformado al vacío de acero inoxidable, tractores de orugas, máquinas integradas de corte automático y estantes de descarga abatibles. La plataforma moldeadora está equipada con una bomba de vacío de alta presión y una bomba de agua ajustables en cuatro dimensiones. El tractor se sujeta neumáticamente. La máquina cortadora automática de longitud fija utiliza un interruptor de recorrido para cortar a una longitud fija. La estantería de apilamiento tiene 6 metros de largo, está fabricada en acero inoxidable y se voltea neumáticamente.

caso

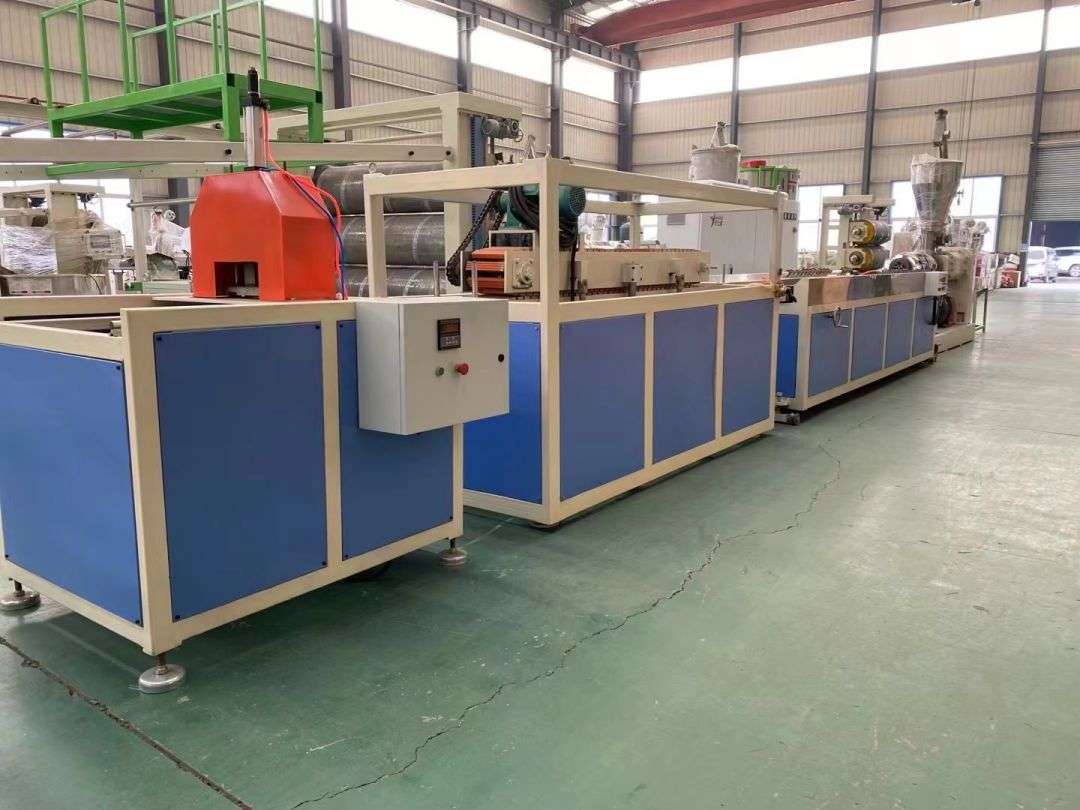

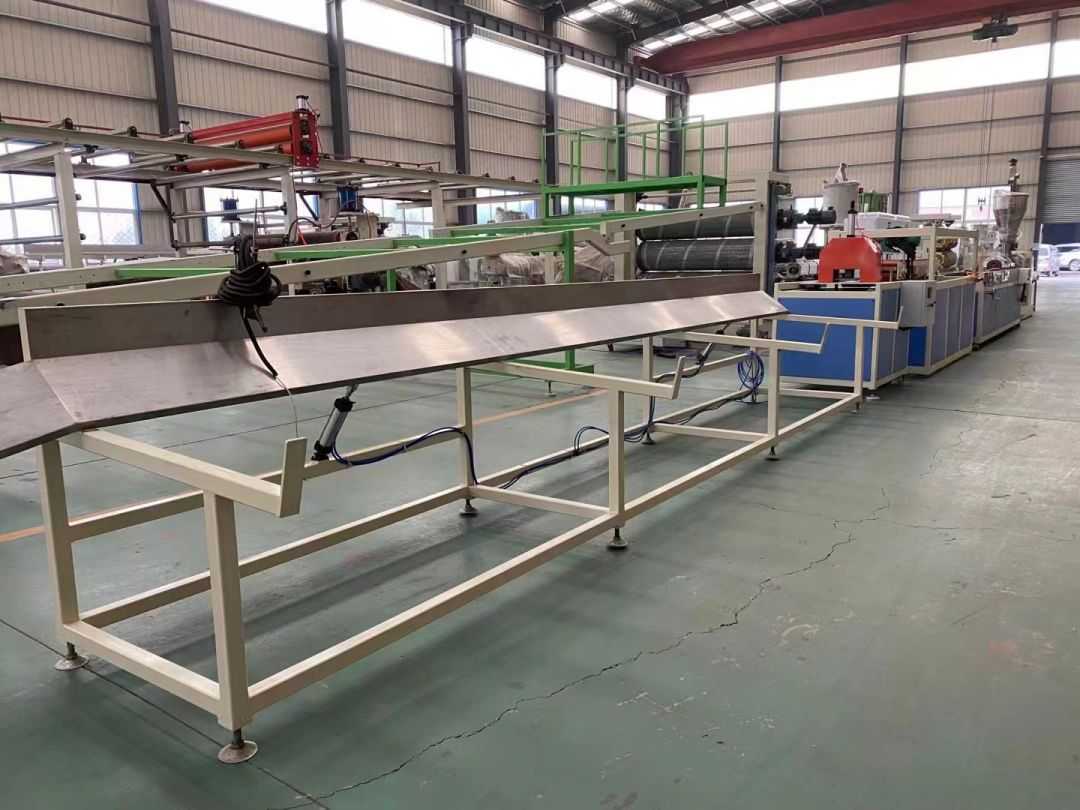

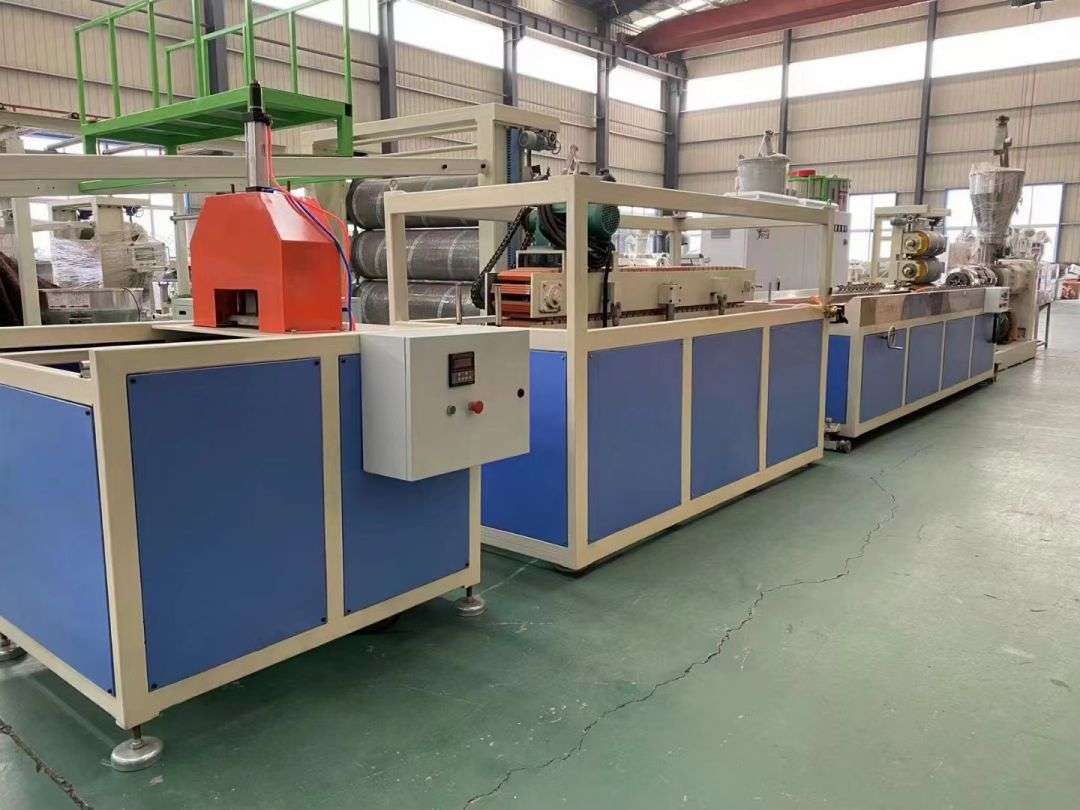

exhibición del producto

proyecto	parámetro técnico

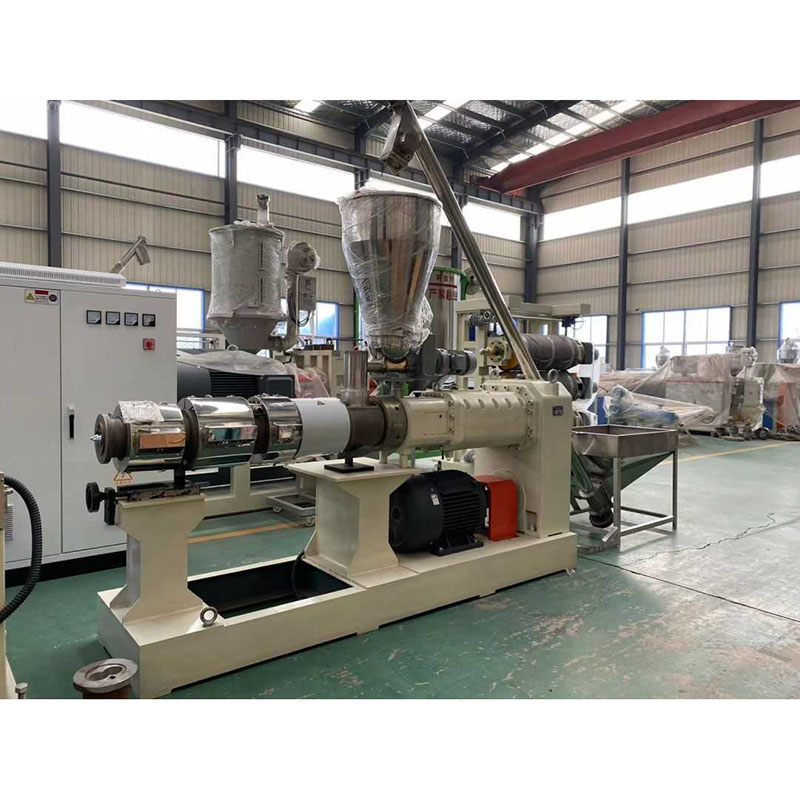

motor principal
gabinete de control eléctrico	* Interruptor de aire: Chint * El espesor del acero utilizado no es inferior a 1,5 mm y todos los componentes eléctricos son de marcas reconocidas.
Volumen de producción (kg/h)	100-200 (varía con diferentes volúmenes de extrusión de materiales procesados y condiciones de operación)
tamaño (mm)	3670 x 1500 x 2350 milímetros
peso (kg)	3000 kilogramos
Tolva de dosificación y alimentación automática.	Material: acero inoxidable
Línea de transmisión de energía	sistema trifásico de cuatro hilos
Controlador de temperatura, con funciones de parada de emergencia y protección.	Mesa de control de temperatura inteligente Función de alarma de protección contra sobrecorriente Sistema de protección contra sobrecargas de alto voltaje.
característica	Alto cizallamiento, buen efecto plastificante, velocidad de extrusión de perfil de alto rendimiento (100-160 kg/h) del tamaño correspondiente para cumplir con los requisitos de salida de la línea de producción. Los materiales de fabricación de alto nivel y las piezas duraderas tienen propiedades resistentes.
Cómo se muestran los datos del panel de operaciones	pantalla digital
Tornillo: aleación de alta calidad 38CrMoAIA espesor de capa de nitruro 0,7 mm, dureza superficial HV940,Ra0.4um La conocida marca china
diámetro (mm)	65/132mm
longitud activa (mm)	2140 mm
cantidad	Artículo 2
forma	afilar
Velocidad Velocidad (r/min)	1~34 (hacia afuera)
Tambor de aleación de alta calidad 38CrMoAIA, espesor de capa de nitruro de 0,7 mm, dureza superficial HV940,Ra0.4um
Tipo de cilindro de máquina	dispositivos monolíticos
Método de calentamiento	Anillo calefactor de aluminio fundido
Número de zonas de calefacción	Área 4
potencia de calefacción (kw)	30Kw (11/4/6/8)
rango de temperatura (℃)	50~350℃
Número de áreas de enfriamiento	3 distrito
Núcleo de flujo combinado	45 #, superficie interior cromada
paso de refrigerante	Se enfría el ventilador de 3X250w.
medio de enfriamiento	aire
seguro de calidad	Vida útil de más de 10.000 horas.
El método de manipulación del tambor de la máquina.	Dureza de doble aleación HRC 55-62
2. Sistema de propulsión y sistema de desaceleración.
Potencia del motor de accionamiento principal	37kw, motor de marca famosa de Shandong
Método de trabajo del motor principal.	Motor asíncrono trifásico, conectado directamente a la caja de cambios, motor con regulador de conversión de frecuencia variable
Velocidad del motor principal de accionamiento principal.	30~1400r/minuto
La marca de la caja de cambios.	Caja de engranajes horizontal de alta torsión, engranaje inclinado de dientes duros
rueda dentada	Tratamiento de infiltración de nitrógeno, el material del engranaje es 20CrMoTi
caja de boletos de trabajo	Los dos ejes reductores de la caja de distribución son accionados por engranajes taicales.
Modo de regulación de velocidad del motor principal.	Regulación de velocidad de CA
3. sistema de bombeo de vacío
tipo	bomba de vacío de anillo de agua
potencia del motor	3kW
Modo de trabajo del motor	motor asíncrono trifásico
grado de vacío	0~-0.8pa
bomba de vacío	Tasa de escape: 60 m³ / h

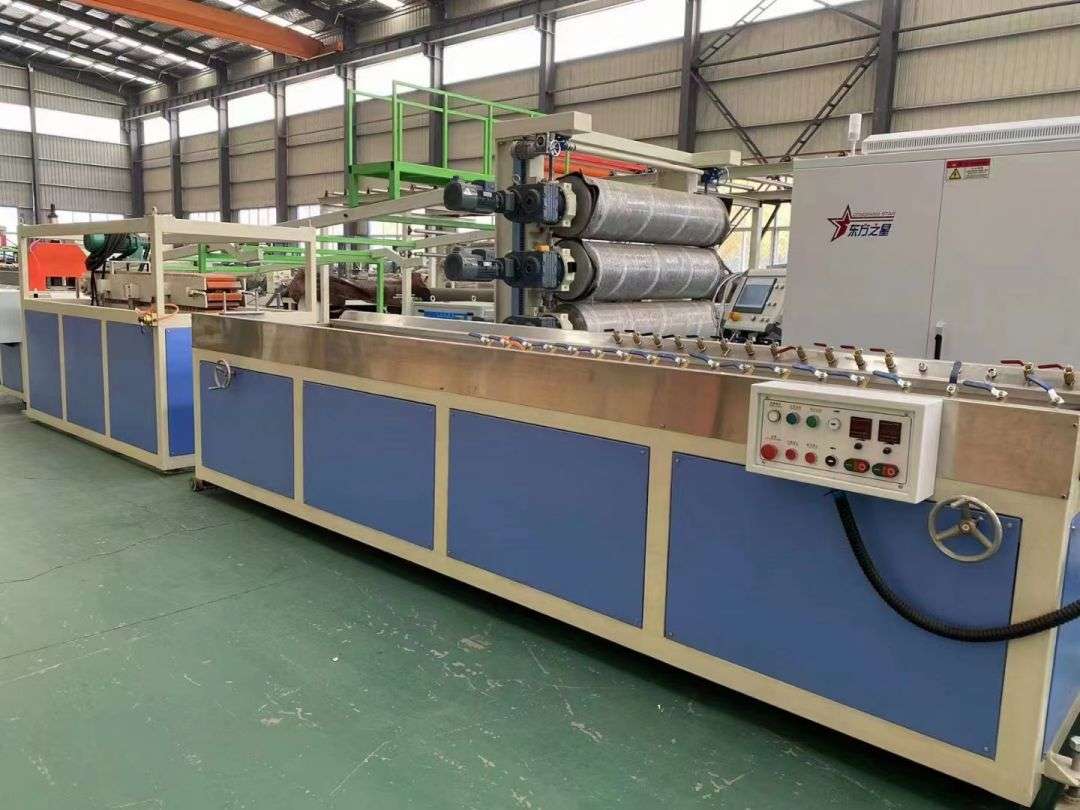

1. 240 Mesa de ajuste de vacío

tamaño (mm)	400012001475mm (incluido el tamaño del riel guía)
Material de la placa de agua	acero inoxidable
Número de boquillas de aire y boquillas de agua.	alrededor de 60
Mover el motor antes y después.	0,75 KW (1 juego)
bomba de agua	3kW
Tipo de bomba de vacío	Bomba de vacío de anillo de agua
Potencia de la bomba de vacío	Dos, 4kw
grado de vacío (Mpa)	0~-0.8pa
La posición y el modo de conexión de la boquilla de vapor de agua.	Ubicación: ambos lados del escenario de configuración: tipo fijo
Modo de ajuste de la altura central.	manual del gusano coclear
gabinete de control	1 、 fácil operación. 2 、 Realice la tabla de configuración antes y después del ajuste eléctrico, ajuste manual hacia arriba y hacia abajo. 3、 Los aparatos eléctricos están hechos de Chint. 4、 Todos los motores tienen protección contra carga excesiva.
Volumen y cantidad del tanque de agua.	Alrededor de 150 litros.

Parámetros de especificación generales

Control automático de suministro y drenaje de agua.

Mesa de vacío 1

Mover 700 mm mm y adelante

Ajuste fino izquierdo y derecho ± 30 mm

Los discos de agua están hechos de acero inoxidable.

Las tuberías y equipos externos son fáciles de instalar y revisar fácilmente.

Todas las tuberías exteriores para suministro y drenaje de agua están fabricadas con tubos de acero galvanizado de tamaño 1 "-2".

buena apariencia

2. Tractor de orugas

Largo, X y ancho (mm)	1800 mm x 1500 mm x 1700 mm
Velocidad de tracción (m/min) tracción máxima de la barra de tiro	0,8-5 m/l 4000 norte
Potencia del motor de tracción (kw)	2,2 kW x 1
Camino de seguimiento	neumático
Modo de conexión del motor	conexión estrella
numero de motores	1
velocidad del motor	10~1450r/minuto
Seguimiento de la longitud efectiva	1500 mm
Regulación de velocidad del motor	Motor de CA, regulación de velocidad del inversor.
Modo de conexión de caucho y pista.	Conexión rápida mediante tornillos, fácil de instalar y quitar.
Características de los bloques de tracción.	Combinado con bloques de caucho y acero Q235A, con buena durabilidad y resistencia al desgaste.
La clammode de la moda	control neumático
Altura central del tractor.	1000 ± 50 mm, velocidad de tracción síncrona ajustable.
Presión de aire comprimido	0,5 ~ 0,7 MPa
Método de reabastecimiento de combustible en cadena	Adición manual
gabinete de control Cilindros y piezas neumáticas.	Partes eléctricas: Chint El cilindro es utilizado por Yadke.
Todas las piezas neumáticas: Yadker × El controlador del tractor está en el tablero de control de vacío. × Las puertas y cajones del resto de laterales se fabrican con chapa de acero de 1,5mm de espesor. × La apariencia del tractor es hermosa.

Máquina integrada de corte automático

3. Máquina cortadora: 1.200 MM X 1160 MM X 1600 MM
Modo de presión Precisión de corte altura de corte Cortar la potencia del motor	circuito neumático ≤2mm ≤150 mm 1,5 kilovatios
Ancho máximo de corte	260 milímetros
método del medidor	interruptor fotoeléctrico
Presión de compresión de aire	0,5 ~ 0,7 MPa
